Le câblage réseau

2
9069
branchement des prises

Un réseau peut avoir les meilleurs hubs de commutation au monde, le routeur le plus efficace, les cartes les plus rapides et les technologies les plus récentes, sans un câblage structuré, solide et de qualité, cela est totalement dénué de sens. Jusqu’à 50% des problèmes de réseau sont causés par une infrastructure inadéquate et sous-performante.

Comprendre les catégories

Des organismes de normalisation nationaux et internationaux ont été crées afin d’assurer que les produits fabriqués sont conformes à certaines « normes » de qualité, de sécurité et de performances

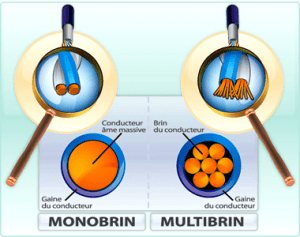

Multibrin ou monobrin, lequel choisir ?

rj45_page_1_Image_0001Le câble multibrin est conçu pour réaliser des cordons patch et donc pour raccorder des connecteurs à sertir RJ 45 mâle.
Le câble monobrin ou « rigide » est conçu pour le câblage horizontal (capillaire) pour l’installation réseau murale.

Celui-ci est raccordé sur des prises RJ45 femelles. La distance entre un Hub ou Switch ne doit alors pas dépasser 90m.

Câble ou cordon ? Quelle différence ?

Un cordon est un ensemble constitué de connecteurs et de câbles destiné à relier des équipements (informatique, électronique, télécommunication…). Le câble est donc un sous-ensemble d’un cordon, n’incluant pas les connecteurs.

rj45_Page_1_Image_0002

Pour bien s’y retrouver dans les cordons :

rj45_Page_2_Image_0001UTP = U/UTP Unshielded Twisted Pair. Ce câble ne dispose pas d’un blindage protecteur. Il est utilisé pour le téléphone et les réseaux informatiques.

rj45_Page_2_Image_0001FTP = F/UTP (Catégorie 5 et 5E) Foiled Twisted Pair. Ce câble possède un blindage général par feuille d’aluminium.

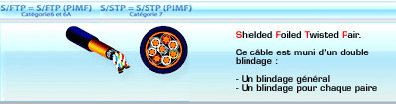

rj45_Page_2_Image_0001S/FTP = S/FTP (PIMF) : catégories 6 et 6A S/STP = S/STP (PIMF) : catégorie 7 Shielded Foiled Twisted Pair. Ce câble est muni d’un double blindage :
1. un blindage général

2. un blindage pour chaque paire

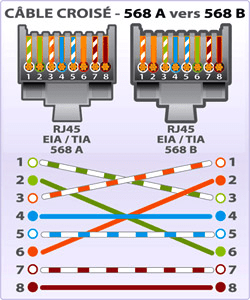

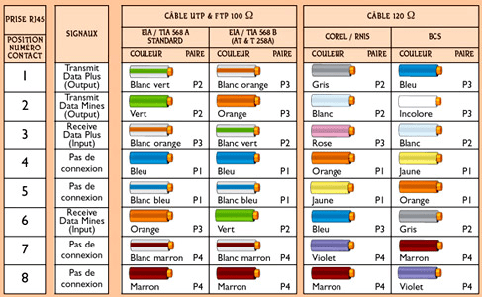

Les principales conventions de câblage RJ-45

rj45_0006 rj45_0007

Toujours privilégier les câbles et cordons certifiés

rj45_0008Nous vous garantissons la qualité de nos cordons et ainsi de vos installations, en réalisant pour chaque cordon et câble des tests. Ces derniers sont effectués avec un certificateur LAN IDEAL LANTEK 6.
rj45_0011Le cigle « 3P » pour « Third Party testing », vous indique que les cordons sont certifiés conforme à la norme Catégorie 5 ou 6 et vérifiés pour les réseaux Gigabit par un organisme international indépendant spécialisé.

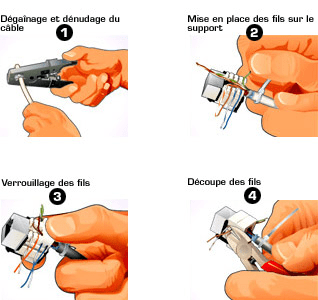

Comment raccorder des prises de communication RJ-45 ?

rj45_0009

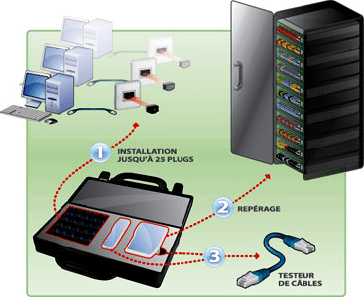

Tester et repérez votre réseau

rj45_0010

L’outil indispensable pour tout administrateur réseau. Il permet de tester un câble point par point, d’identifier les prises murales et de tester le réseau.


Pour tout projet de mise en réseau, consultez votre spécialiste de l’informatique dentaire Ex Calibra Dentaire

ExCalibraDentaire500x167Ex Calibra Dentaire
14, rue des Messageries – 75010 Paris
Tél. 01 75 43 71 50 – Fax 01 75 43 71 51
Site dentaire : http://dentaire.excalibra.fr
Boutique internet : http://boutique.excalibra.fr
Support technique : http://support.excalibra.fr

Revendeurs Expert M@cDent et Pomd@dent
Plus 15000 références et 200 fournisseurs de produits technologiques
